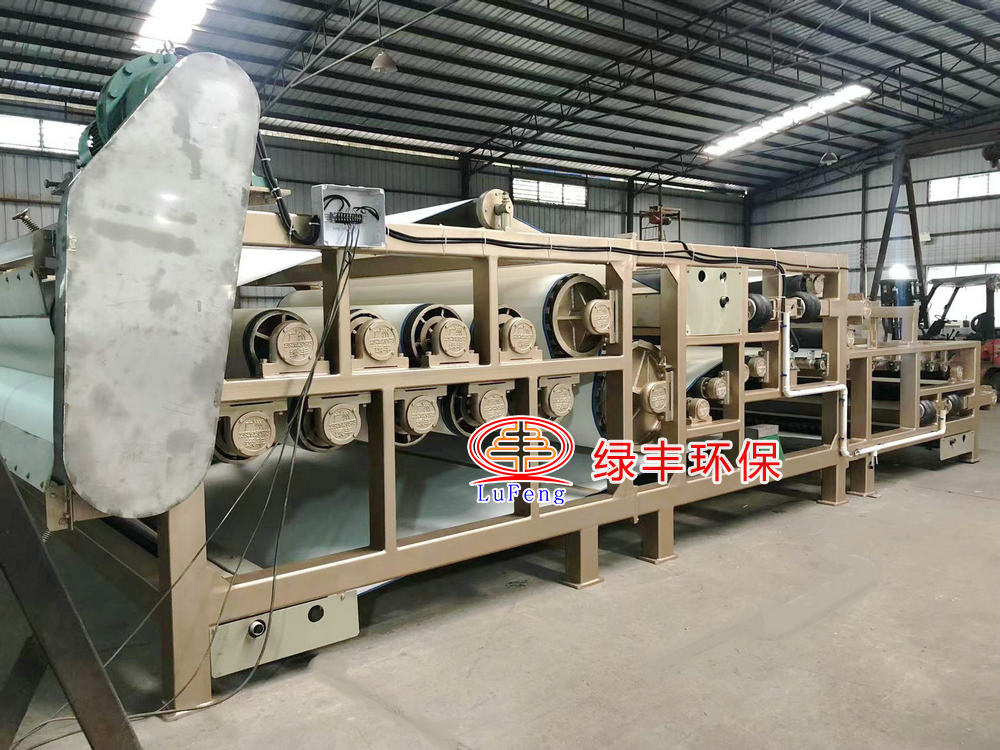

設備總長5.8米，帶寬1-2米機型，采用一體式化結構設計，雙層較長濃縮段，7-13條S形壓擠壓輥，擠壓段采用立式結構和多孔對輥擠壓相結合，2條L形雙面快速脫水輥，適用于小規模高濃度泥漿量的脫水處理。

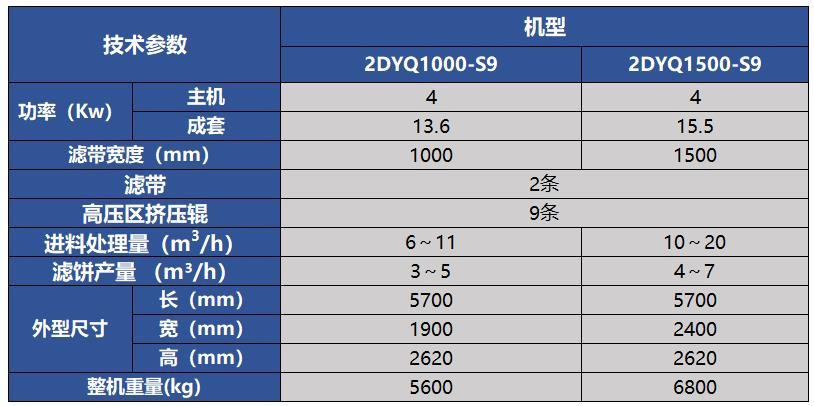

1、產品規格及主要技術參數：

2、主要工藝特點：

①采用一體化結構設計，具有雙層較長重力濃縮段（8米長）。

②S形濾帶，擠壓段采用立式結構和多孔對輥擠壓相結合，配置L形雙面快速排水脫水水輥。

③濾網糾編系統配備雙光電開前及雙保險控制裝置，靈敏可靠，濾網傳動裝置變頻調速。

④保證了較好的脫水效果、較大處理量及較低的處理成本、維護成本。

3、主要優點：

①處理量大，產量高，適合中等規模泥漿量脫水處理。

②機械性能穩定、可靠、可實現24小時連續生產運行。

③新式雙流程絮凝，深度脫水效果好，濾餅含水率低，后續處置方便經濟。

④濾液清潔，方便回用，減少二次污染。

⑤低絮凝液和動能消耗。

⑥整機防腐性好，操作方便，維護、維修簡易。

⑦全自動運行控制，優質零配件使用壽命長。

4、應用領域：

廣泛應用于較小規模制砂泥漿脫水、 水洗砂泥漿脫水、 礦山尾礦脫水、打樁泥漿脫水 打樁泥水分離 陶瓷污泥脫水、造紙污泥脫水、紡織印染污泥脫水、城市污水處理廠污泥脫水、屠宰肉類加工污泥脫水、高嶺土脫水、氧化鋁污泥脫水、樁基工程泥漿脫水、石材加工污泥脫水、木材加工污泥脫水、皮革加工污泥脫水、食品加工污泥脫水、電鍍線路板污泥脫水、河道淤泥脫水、洗煤尾煤脫水等各類型工業廢水污泥脫水應用。

5、質量保證：

（1）主機機架采用優質國標方管整體牢固焊結而成，其表面重防腐蝕處理效果：高壓噴砂除鐵銹、除氧化皮，再表面噴涂四層氟碳漆，以達到抗酸堿腐蝕性十年以上。

（2）主機主體部分采用優質不銹鋼制成，包括：主脫水輥、擋泥板、接水槽、防水罩、噴嘴、等零部件。

（3）軸承座采用優質鑄鐵全密封，軸承為雙排滾子大連冶金軸承，可保用三年，擠壓輥、傳動輥、導輥為優質無縫管外包優質耐磨橡膠，可保用三年。

（4）根據污泥物理特性不同選用不同的濾網，本機采用強度高、透水性好、不易填堵塞、表面光滑、固體回收率高、易清洗、易折裝的優質濾網。
