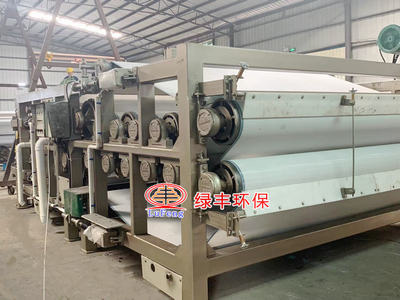

設備總長13.5m，采用濃縮壓濾臥式分體結構，大弧形預壓段，L形雙面快速排水脫水輥，1-2組多孔對壓輥，處理量比較大，適用于大型規模洗砂場、機制砂場、選礦廠、建筑打樁工地等泥漿的快速脫水處理，是用戶選用最多的一種機型。

(高壓脫水區配置7-13擠壓輥）

1、主要規格及技術參數：

2、主要工藝特點：

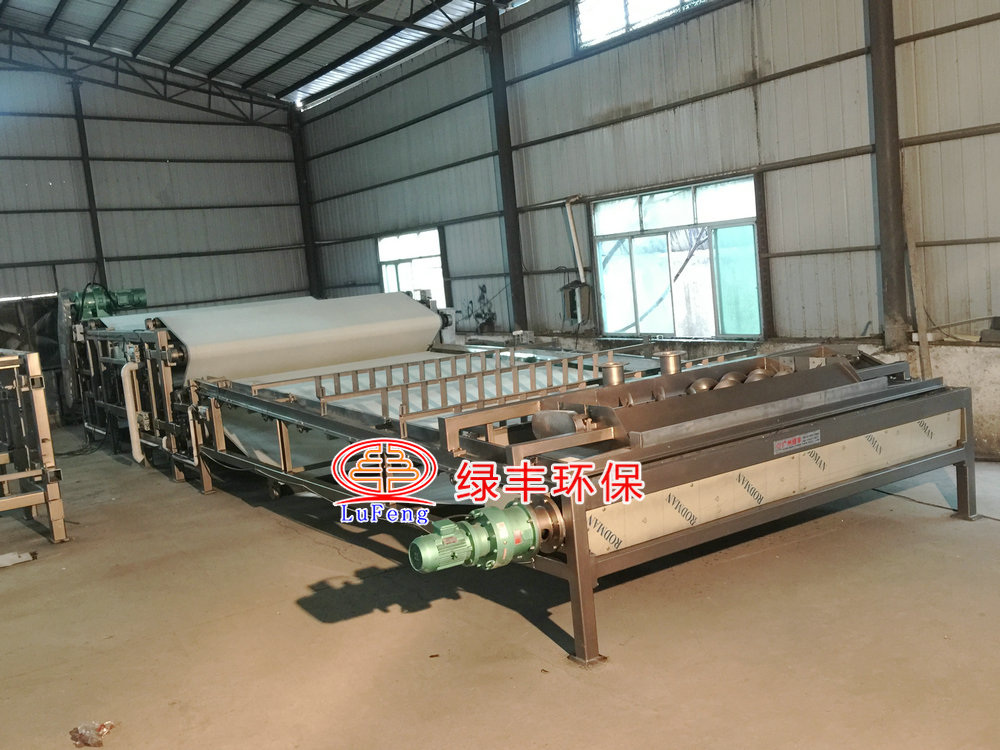

① 采用濃縮壓濾臥式分體結構，具有10米長重力濃縮段。

②擠壓段7-13條輥配置，大弧形預壓段，4條L形大直徑雙面脫水輥。

③濾網糾編系統配備雙光電開前及雙保險控制裝置，靈敏可靠，濾網傳動裝置變頻調速。

④保證了較好的脫水效果、較大處理量及較低的處理成本、維護成本。

3、主要優點：

①處理量較大，產量較高，適合較大規模泥漿量脫水處理。

②機械性能穩定、可靠、可實現24小時連續生產運行。

③新式雙流程絮凝，深度脫水效果好，濾餅含水率低，后續處置方便經濟。

④濾液清潔，方便回用，減少二次污染。

⑤低絮凝液和動能消耗。

⑥整機防腐性好，操作方便，維護、維修簡易。

⑦全自動運行控制，優質零配件使用壽命長。

4、適用范圍：

處理量比較別大，特別適用于水洗機制石砂泥漿脫水、砂場廢水污泥脫水、建筑泥漿脫水、打樁泥漿脫水、鐵礦尾泥脫水、銅礦尾泥脫水處理、鉛鋅礦尾泥、螢石礦尾泥脫水、鋁土礦尾泥、稀土礦尾泥、選礦廢水等選礦泥漿大型泥漿脫水處理企業使用。

5、質量保證：

1）主機機架采用優質國標方管整體牢固焊結而成，其表面重防腐蝕處理效果：高壓噴砂除鐵銹、除氧化皮，再表面噴涂四層氟碳漆，以達到抗酸堿腐蝕性十年以上。
2）主機主體部分采用優質不銹鋼制成，包括：主脫水輥、擋泥板、接水槽、防水罩、噴嘴、等零部件。
3）軸承座采用優質鑄鐵全密封，軸承為雙排滾子大連冶金軸承，可保用三年，擠壓輥、傳動輥、導輥為優質無縫管外包優質耐磨橡膠，可保用三年。
4）根據污泥物理特性不同選用不同的濾網，本機采用強度高、透水性好、不易填堵塞、表面光滑、固體回收率高、易清洗、易折裝的優質濾網。

6.工作原理：

泥漿經輸送泵進入動（靜）態混合器，與同時加入的濃度為0.05~0.1%陰(陽)離子絮凝劑溶液相混合并充分反應后，泥漿中的微小固體顆粒（或懸浮物）聚凝成體積較大的絮狀團塊，物料間的結合水及表面水被分離成自由水，當物料被輸送鋪展到加長的重力預脫水區（或帶式濃縮機上）的濾網上，在重力的作用下自由水透過濾網背面而滲出分離，形成不流動狀態的泥漿，達到壓榨脫水區實施最大壓力條件，然后隨著網帶的移動而夾持在上下兩條網帶之間，經過具有可調張緊力的過濾帶及直徑逐漸遞減的轉輥和對壓輥，實施連續增加的緩慢的對輥擠壓力、剪切力作用，通過楔形區、低壓區、中壓區、高壓區和強力對輥擠夾區將泥漿中的水份經過逐級增壓的方式不斷擠壓出來，最后形成含水率較低的濾餅排出，通過刮料板刮離，上下濾帶分開，經過高壓沖洗水及滾刷清除濾網表面孔隙中的微量顆粒，繼續進入下一步脫水循環。
